詳談鍋爐燃燒器的系統構造-鍋爐燃燒器五大子系統
對于單獨的一種油氣兩用燃燒器，從系統和燃燒器結構實現功能的不同，可以分為五個子系統：燃料系統、送風系統、點火系統、監測系統、電控系統。

一、燃料系統
1、燃油系統的作用是保證燃燒器燃燒所需的燃料，系統主要有：油管及接頭、油泵、電磁閥、噴嘴、重油預熱器。

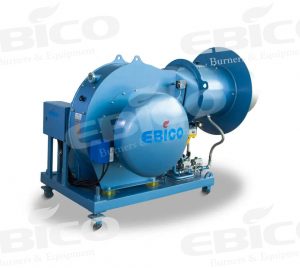

詳談鍋爐燃燒器的系統構造

油管及接頭：用于輸送燃油。

油泵：使油形成一定壓力的機構，輸出油壓一般為10bar(1bar=1Kg/cm2)。

在此基礎上，可滿足霧化及噴油需求，分為單管輸出和雙管式輸出。一些燃燒器油泵與風機馬達同軸連接，一些用獨立的油泵電機驅動。

電磁閥門：用來控制油路的通斷，一般是二通閥和三通閥。

噴嘴：主要作用是霧化油滴。噴射角（30°、45°、60°、80°）、噴射方式（實心、空心、半空心）和噴油量是油嘴的主要參數。同等壓強、噴油量小的噴嘴，霧化效果更好。

重油預熱器：用來將重油加熱到某一溫度，使粘度降低，以增加重油的霧化效果，其溫控裝置與燃燒器控制電路連鎖。

2、燃?xì)馊紵鞯娜剂舷到y(tǒng)有：過濾器、調壓器、電磁閥組、電磁閥泄露檢測器、點火電磁閥組。

過濾器：它的作用是防止雜質進入電磁閥組及燃燒器。

調壓器：主要作用是降壓穩壓，一般用于高壓供氣系統中，其進口壓力不得小于100mbar(1bar=1Kg/CM2)。

電磁閥組：一般由安全電磁閥和主電磁閥組成，有分體和一體兩種，一般來說，一體化電磁閥組中一般也組合有穩壓閥和過濾器。安全電磁閥通常是快開快閉。一般的主電磁閥是二級式，并且有快開快閉和慢開快閉之分。

電磁閥泄漏檢測器：其作用是檢測電磁閥組關閉是否嚴密。通常用在1400Kw以上的燃燒器上。

點火電磁閥組：一般有手動球閥、穩壓器、電磁閥，主要用于大功率燃燒器。

二、送風系統
送風系統的作用是將一定風速、風量的空氣輸入到燃燒室中，主要部件包括：殼體、風機馬達、風機葉輪、風槍火管、風門控制器、風門擋板、擴散盤等。

殼體：是燃燒器各部件的安裝支架和新鮮空氣進氣道的主要部件。根據外形可分為箱型和槍型兩種，箱型燃燒器大多是帶有注塑材料的外罩，而且功率一般比較小，大功率燃燒器大多是分體式的，一般是槍式。殼體的組成材料一般是高強輕質合金鑄造。

風機馬達：主要為風機葉輪和高壓油泵運行提供動力，也有一些燃燒器利用獨立電機來提供動力。一些小的燃燒器會使用單相電動機，燃燒器只能在特定的方向轉動，才能使其正常工作。

風機葉輪：能產生足夠高的風壓，克服了爐膛阻力和煙囪阻力，并向燃燒室吹進足夠的空氣來滿足燃燒的需要。該設備是一種裝有一定傾角葉片的圓筒形輪子，其組成材料一般是高強輕合金鋼，也有注塑成型產品，合格的風機葉輪都具有良好的平衡性能。

風槍火管：起導流、穩定風壓作用，也是進風通道的組成部分，一般有一種殼體法蘭與爐口連接。構成材料通常是高強、耐熱合金鋼。

風門控制器：是一種通過機械連桿控制風門擋板旋轉驅動裝置。一般有液壓驅動控制器和伺服電機控制兩種，前者運行平穩，不容易出現故障，后一種控制精確，風量平穩。

風門擋板：主要作用是調整風道的進風量來控制進風量。它的組成材料有注塑和合金，注塑擋板一般是單片、雙片、三片等多種組合方式。

擴散盤（調風器）：特殊的結構可以產生旋轉氣流，幫助空氣和燃料充分混合，同時還能調節二次風。

三、點火系統
點火系統的作用是點燃空氣和燃料的混合物，其主要組成部分是：點火變壓器、點火電極，電火高壓電纜。

點火變壓器：是一種轉換元件，產生高壓輸出，通常2X5KV、2X6、2X7，輸出電流一般在15~30MA之間。

點火電極：把高壓電能以弧形放電的形式轉化為光、熱來引燃燃料，一般有單體式和分體式。

電火高壓電纜：它的作用是輸送電能。

第四、監測系統
監控系統的作用是確保燃燒器安全運行，其主要組成部分是火焰監測器、壓力監測器、監測溫度器等。

火焰監測器：其主要作用是監測火焰的形成情況，產生信號報警器?；鹧鏅z測器主要有三種：光敏電阻、紫外線 UV 電眼和電離電極。

（1）光敏電阻：一種多用于輕油，重油燃燒器上，其作用和工作原理是：一次三觸頭與火焰繼電器連接，光電阻的阻值隨著器件收到的光的多少而改變，接收到的光越多，阻值就越小，當兩端的電壓加到一定時，線路內的電流越大，當電流達到一定值后，火焰繼電器就會啟動，使燃燒器繼續向下工作。如果感光電阻感覺不到足夠的光，火焰繼電器就不起作用，燃燒器就會停止工作。由于氣體燃燒時火焰不夠亮，所以光敏電阻不適合用在氣體燃燒器上。

（2）電離電極：多用于氣體燃燒器。程序控制向點火變壓器輸入220V電壓，兩個輸出高壓線路中的一條接地，另一個接在點火電極上，該電極與地間放電產生電火花。點燃燃?xì)夂涂諝饣旌衔铮炭仄鳛殡x子化電極供電，若無火焰，電極上的電力將停止，如有火焰，燃?xì)鈺?huì)被自身的高溫電離，離子流在電極、火焰和燃燒頭之間流動，離子電流被整流成直流，并通過接地的燃燒器外殼到達火焰繼電器使之工作，確保燃燒器后序工作順利進行。若電離電極發生接地現象，則產生的電流是交流而不是直流，火焰繼電器不起作用，程序控制器被鎖住。另外，在同一接地電路中，電離電流和點火電流都經過，由于點火電流遠大于電離電流，當兩個方向相反時，電離電流會被點火電流所阻擋。但在產生火焰后，燃燒器卻斷路了，這種缺陷可以通過點火變壓器逆向輸入進行補償，因?yàn)槟嫦蚪泳€后造成點火，它的交流電方向轉動180°，所產生的點火電流也向旋轉180°。兩個電流方向一致，從而克服了上述缺陷。此外，電離區的火焰不穩定。還能造成火焰在燃燒器斷開的情況下，可能是由于空氣燃?xì)獗炔缓线m，可以通過調整空氣量或燃?xì)饬縼斫鉀Q，也可能是燃燒頭內空氣燃?xì)夥植疾痪鶆?，可通過調整燃燒頭的位置來求解均勻。

（3）紫外紫外UV電眼：通常用于石油和天然氣兩用燃燒器上，這種電眼只能感知火焰中的紫外光(光譜范圍190~270納米)，UV管不會對爐膛中閃動的陽光、普通燈光或爐光物質做出反應，UV管在環境溫度不超過50℃的情況下，壽命約10000小時。過高的環境溫度對電池的壽命影響極大。若紫外光接收到足夠數量的紫外光，就會產生電流，機器或火焰繼電器將其關閉。若UV燈管電量耗盡，即使沒有紫外線，也會顯示出紫外光存在，為了克服這個缺點，在每次打開之前，程序控制將在它的兩端加上合適的電壓，所以即使電量耗盡，它的信號也只是表明沒有火焰，所以程序控制器立即停止工作。

壓力監測器：通常用于氣體燃燒器，主要用于燃?xì)飧邏?、低壓的監測，以及風壓監測，如用燃燒器進行蒸汽鍋爐，還可進行蒸汽壓力監測。

測溫裝置：主要有煙溫監控、油料(重油)溫度監控、系統水和媒質水溫度的監測與控制等。

五、電控系統
電控系統是以上各系統的指揮中心和聯絡中心，主要控制元件為程控器，根據不同的燃燒器配有不同的程控器，它們的主要區別在于每個程序步驟的時間不同。
